Lupen und Lupenlösungen für die Qualitätskontrolle
Als Hersteller von Optiken wie bikonvexen Lupen, Aplanatlupen und Lupenwechselsystemen bieten wir eine breite Auswahl an Werkzeugen für die Qualitätskontrolle an. Mit unserem Aplantwechsellinsensystem sind wir einer der wenigen Hersteller von Linsen, die eine verzerrungsfreie Optik gewährleisten können. Je nach Anforderungsprofil können die Lupen zwischen 3 und 12 Dioptrien und wahlweise bikonvex oder verzerrungsfrei produziert werden. Die Linsen können zudem in verschiedene Armlösungen integriert werden, mit entsprechend spezifischen Lichtlösungen, wodurch wir eine enorme Flexibilität im Hinblick auf den Kundenwunsch erreicht wird.
Übersicht an Lupen und Lupenlösungen für den Arbeitsplatz
Übersicht BATZ Linsen für Lupenwechselsystem - OL123 bis OL128
Das Besondere an unserem Linsenwechselsystem ist, dass Sie als Anwender flexibel zwischen den Vergrößerungen wählen können, die für den jeweiligen Einsatzfall erforderlich sind. Unsere Lupen fangen bei einer Vergrößerung von 2 oder 3 Dioptrien an und gehen im Bedarfsfall bis 12 Dioptrien oder darüber hinaus. Für unsere Lupen verwenden wir ausschließlich Linsen mit geschliffenem Glas in Optikerqualität. Optisch minderwertige Pressglaslinsen oder kratzempfindliche Kunststofflinsen hingegen kommen bei uns nicht zum Einsatz.

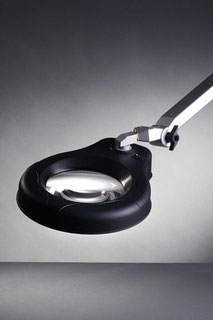

Wichtig bei Lupen mit Lichtlösung ist die Lichtqualität und die Farbtemperatur. Die Farbtemperatur ist beispielsweise bei unserer Ringlupenleuchte RLL Master 5300 K (CRI > 90) und bietet damit eine tageslichtähnliche Lichtqualität – ideal für eine besonders kontrastreiche visuelle Wahrnehmung. Die Lichtqualität kann anhand des CRI Index gemessen werden. Die LED RLL Master Lupenleuchte verfügt über einen CRI größer 90 (von 100). Dies entspricht der höchsten Farbwiedergabestufe 1A.

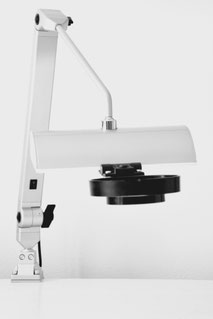

Die LED Allround mit Zusatzlinse kann mit neutralweißen LEDs zwischen 4000 und 5000K bestückt werden, was die jeweilige Seh- bzw. Qualitätsprüfungsaufgabe an einem Arbeitsplatz in bewährter Weise unterstützt.
Im Folgenden erklären wir kurz den Unterschied zwischen Dioptrien und tatsächlicher Vergrößerung sowie den optimalen Arbeitsabstand zwischen Lupe und Untersuchungsgegenstand:
Der Vergrößerungsfaktor lässt sich nach folgender Formel ermitteln:
(Dioptrien/ 4) + 1
Eine Linse mit 3 Dioptrien zeigt über ein großes Betrachtungsfeld ein weitgehend unverzerrtes Bild ohne Randverzeichnungen. Der Abstand zwischen Objekt und Linse liegt bei ca. 30 cm. 5 Dioptrien sind ein guter Kompromiss, wenn es darum geht, kleine Gegenstände optimal im Ausschnitt zu sehen. Der Abstand zwischen Objekt und Linse liegt bei ca. 18 cm.
|
Dioptrien |
Vergrößerungsfaktor |
Vergrößerung |
Arbeitsabstand |
|
3 4 5 6 |
1,75 x 2,0 x 2,25 x 2,5 x |
175% 200% 225% 250% |
ca. 30 cm ca. 24 cm ca.18 cm ca. 15 cm |

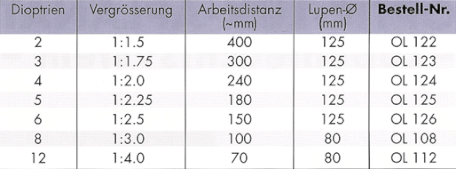

Abstufung unserer Lupen - Übersicht
Anwendungsbeispiel Lupe mit 12 Dioptrien
Da es sich bei unseren Lupenlösungen immer um kundenspezifische Projekte handelt, bitten wir Sie sich mit uns bezüglich Ihrer Anforderungen in Verbindung zu setzen. Wir erarbeiten für Sie gerne eine Lösung. Unsere Linsen genügen dabei höchsten Ansprüchen.
